Как работает токарный станок с ЧПУ?

Что такое токарный станок с ЧПУ?

Токарный станок с ЧПУ – это станок с компьютерным управлением, предназначенный для точной резки, придания формы и формирования цилиндрических материалов. В этой статье подробно рассматривается принцип работы токарного станка с ЧПУ, начиная с его структуры и программирования и заканчивая самим процессом обработки.

Эти станки незаменимы в современном производстве, в том числе при изготовлении аэрокосмических и автомобильных компонентов, медицинских приборов и других изделий с высокой точностью обработки. В отличие от традиционных токарных станков, токарные станки с ЧПУ обеспечивают повторяемость, высокую скорость производства и возможность выполнять сложную обработку с минимальным вмешательством человека. В этой статье подробно рассматривается принцип работы токарного станка с ЧПУ, начиная с его структуры и программирования и заканчивая самим процессом обработки.

Почему важно понимать принцип работы токарного станка с ЧПУ

Если вы инженер, машинист или проектировщик производства, вам необходимо понимать, как работает токарный станок с ЧПУ, чтобы оптимизировать эффективность производства, сократить количество отходов и обеспечить точность деталей в современных промышленных процессах.

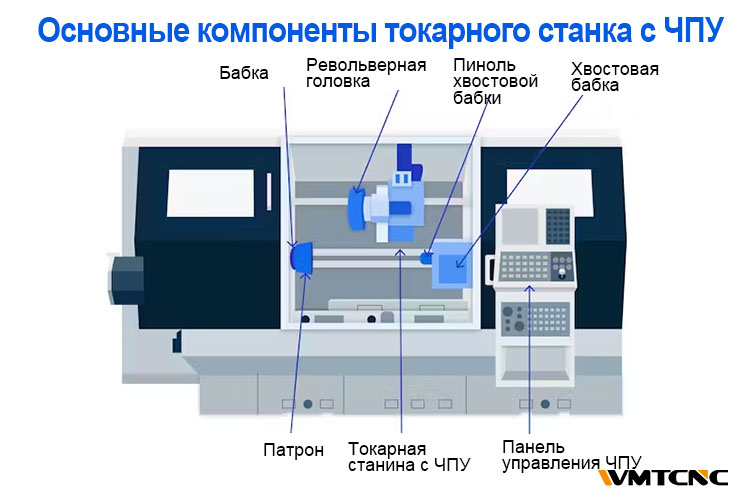

Основные компоненты токарного станка с ЧПУ

Система ЧПУ (контроллер)

Контроллер токарного станка с ЧПУ является центральным процессором станка и играет ключевую роль в его работе.

Машинная кровать

Станина изготовлена из высокопрочных материалов, таких как чугун Meehanite, и поддерживает все основные компоненты, обеспечивая стабильность размеров во время обработки.

Система шпинделя

Эта система вращает заготовку и обычно состоит из двигателя, шестерен и патрона. Поэтому качество шпинделя напрямую влияет на качество обработки поверхности и концентричность.

Патрон и хвостовая бабка

Патрон удерживает заготовку на месте, а задняя бабка обеспечивает поддержку при обработке длинных деталей. Кроме того, гидравлические патроны повышают скорость и стабильность зажима.

Инструментальная турель

Револьверные головки удерживают несколько инструментов и позиционируют их для автоматической смены инструмента, обеспечивая непрерывную многооперационную обработку без ручного вмешательства.

Направляющие и шариковые винты

Эти компоненты точно направляют и перемещают режущий инструмент по осям X и Z. Шариковые винты, в частности, преобразуют вращательное движение двигателя в плавное линейное движение.

Вспомогательные системы

Системы охлаждения, смазки, транспортеры стружки и защитные ограждения повышают производительность обработки и безопасность оператора.

Принцип работы токарного станка с ЧПУ

От САПР к G-коду

Процесс начинается с модели CAD. Затем программное обеспечение CAM переводит ее в G-код, который является языком токарного станка с ЧПУ. Этот код содержит инструкции для таких параметров, как скорость вращения шпинделя, перемещение инструмента и скорость подачи.

Настройка машины

Сначала закрепите заготовку в патроне.

Затем установите инструменты в турели.

Затем определите смещение инструмента и начало координат (нулевую точку).

Наконец, загрузите программу в G-коде в контроллер.

Выполнение движения

Контроллер отвечает за передачу сигналов на серводвигатели, которые, в свою очередь, приводят в действие шарико-винтовые пары и приводы шпинделей. Кроме того, обратная связь в реальном времени от энкодеров обеспечивает точность положения. Затем станок выполняет операции. К ним относятся торцевание, точение, растачивание, нарезание резьбы, прорезание канавок и сверление.

Управление траекторией инструмента

Ось X управляет радиальным перемещением инструмента, а ось Z – его продольным перемещением. Дополнительные оси, такие как Y и C, обеспечивают возможность внецентренной и угловой обработки.

Циклы обработки

Итак, принцип работы токарного станка с ЧПУ показан в типичном цикле обработки, который включает в себя такие этапы, как:

• Инициализация
• Черновая обработка (удаление сыпучего материала).
• Полуфабрикаты
• Достижение жестких допусков и тонких поверхностей – это процесс финишной обработки.
• Контроль качества и удаление деталей

Схема рабочего процесса на токарном станке с ЧПУ

Вся эта последовательность иллюстрирует, как именно работает токарный станок с ЧПУ. Он показывает, как он преобразует цифровые проекты в точные обработанные детали.

Шаг за шагом: как работает токарный станок с ЧПУ во время работы

• Включить питание: Подайте питание на станок и инициализируйте оси.
• Возврат в исходное положение: Установите исходное положение машины.
• Зажим заготовки: Используйте гидравлический патрон или ручные методы.
• Загрузка инструмента: Загрузка и калибровка инструментов с помощью приспособления для установки инструментов.
• Выполнение программы: Запуск программы ЧПУ и контроль перемещения инструментов.
• Охлаждающая жидкость и смазка: Убедитесь, что системы работают должным образом.
• Проверка: Используйте щупы или штангенциркули для проверки размеров деталей.
• Выключение: Очистите машину и безопасно выключите ее.

Типы токарных станков с ЧПУ

Сравнение типов токарных станков с ЧПУ:

Преимущества токарных станков с ЧПУ

– Высокая точность: Точность с точностью до ±0,0001 дюйма.

– Повторяемость: Идеально подходит для массового производства.

– Обработка сложных деталей: Поддерживает многозадачную работу с токарными, фрезерными и сверлильными станками.

– Гибкость: Легко переключайтесь между различными частями с помощью программного обеспечения.

– Безопасность: Сокращение ручных операций снижает риск несчастных случаев.

– Производительность: Автоматизация сокращает время цикла и увеличивает пропускную способность.

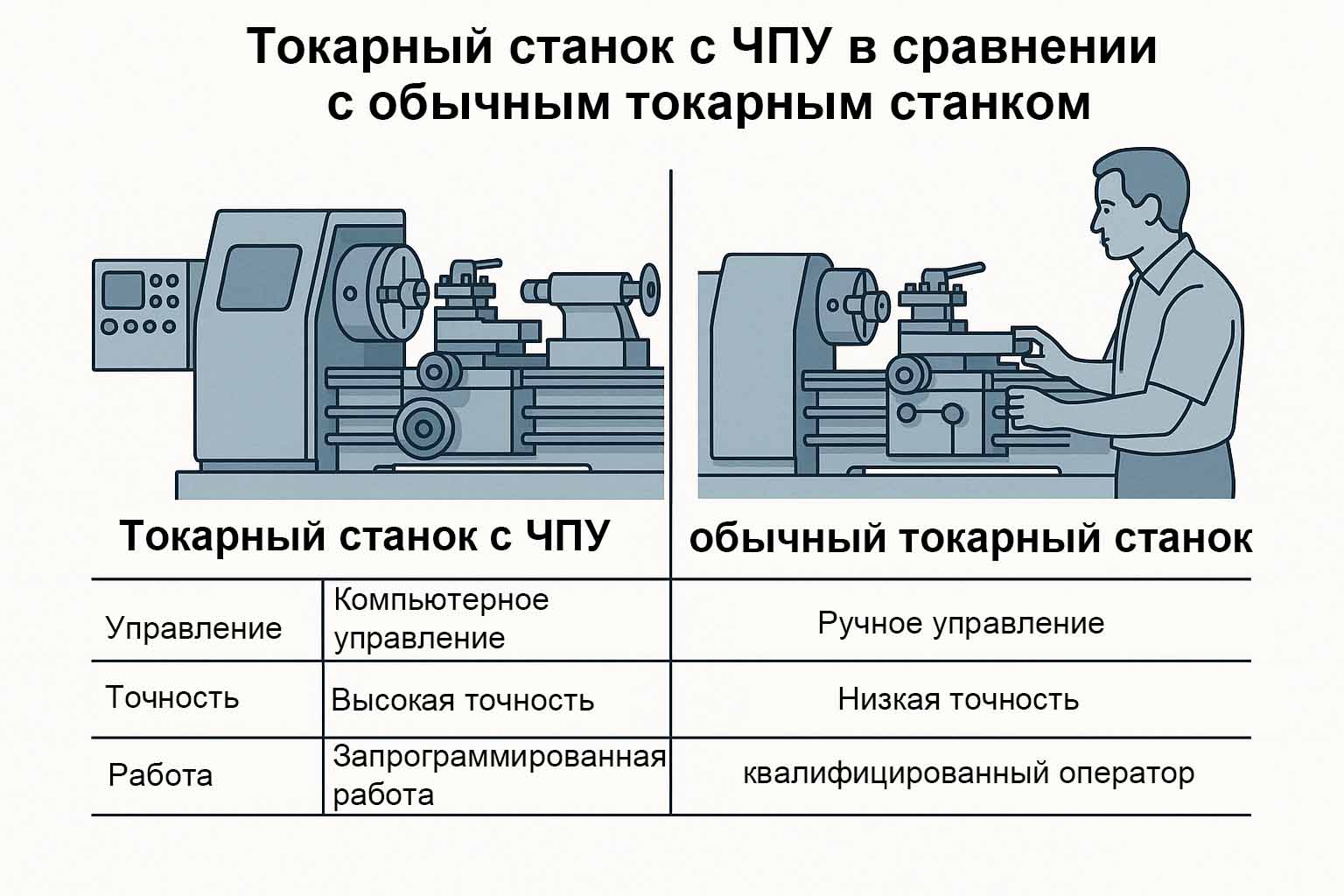

Инфографика «ЧПУ против традиционного токарного станка»

Применение токарных станков с ЧПУ

Токарные станки с ЧПУ используются в различных отраслях промышленности:

– Аэрокосмическая промышленность: Валы, детали турбин и корпуса включены.

– Автомобили: Шестерни, поршни, оси и компоненты трансмиссии;

– Медицина: костные винты, имплантаты и хирургические инструменты.

– Нефть и газ: Трубная резьба, клапаны и соединители.

– Электроника: Корпуса, разъемы и радиаторы.

Учет затрат при выборе токарного станка с ЧПУ

Общая стоимость зависит от нескольких факторов:

– Страна-производитель (например, Германия или Китай).

– Длина станины и размер патрона

– Количество осей и оснастки под напряжением.

– Прецизионные уровни и допуски материалов

– Вспомогательные системы (охлаждающая жидкость, транспортер стружки и т. д.).

Услуги по доставке и установке

Примерные диапазоны цен

Будущие тенденции в области токарных станков с ЧПУ

Умное производство: Программирование с помощью искусственного интеллекта и адаптивное управление.

– Сверхвысокая скорость: скорость вращения электрических шпинделей превышает 100 000 об/мин.

– Экологичное производство: Сухая обработка и маломощные сервоприводы.

– Возможность подключения к облаку: Предлагается удаленная диагностика и предиктивное обслуживание.

Вопросы и ответы о работе токарного станка с ЧПУ

Q1:Каковы основные различия между токарным станком с ЧПУ и ручным токарным станком?

Токарный станок с ЧПУ автоматизирован и выполняет заранее запрограммированные инструкции, в то время как ручной токарный станок требует от оператора непосредственного управления.

Q2:Какие типы операций могут выполняться на токарном станке с ЧПУ?

Такие распространенные операции, как точение, торцевание, нарезание резьбы, прорезание канавок, растачивание и обработка деталей, автоматизированы с помощью программы ЧПУ.

Заключение

Теперь вы понимаете, как работает токарный станок с ЧПУ. Токарные станки с ЧПУ являются основой передового производства. Они обеспечивают непревзойденную точность, автоматизацию и масштабируемость.

Поэтому, если вы хотите, чтобы ваш бизнес оставался конкурентоспособным, крайне важно инвестировать в правильный токарный станок с ЧПУ. Изучите наш каталог станков с ЧПУ, чтобы найти то, что лучше всего подходит для ваших нужд.
