Как проверить точность станка с ЧПУ?

Введение

Очень важно знать, как проверить точность станка с ЧПУ. Это помогает поддерживать стабильное качество деталей и производительность станка.

Существует несколько проверенных методов и инструментов для оценки точности станков с ЧПУ, начиная от простых механических манометров и заканчивая современными лазерными измерительными системами. В этой статье мы рассмотрим наиболее эффективные способы проверки точности станков с ЧПУ и поделимся передовым опытом, который поможет вам поддерживать оборудование в идеальном состоянии.

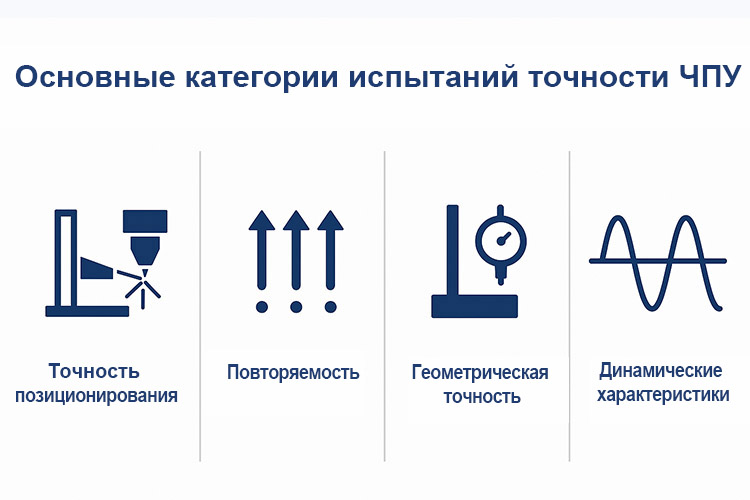

Основные категории прецизионных испытаний с ЧПУ

Измерение точности позиционирования

Чтобы проверить точность позиционирования станка с ЧПУ, оцените, насколько точно он следует запрограммированным координатам, используя лазерные интерферометры или линейки.

Аналогичные процедуры применяются и для поворотных столов. При этом основное внимание уделяется угловым отклонениям в ключевых опорных положениях, таких как 0°, 90°, 180° и 270°, которые мы измеряем с помощью круговых решеток или высокоточных поворотных энкодеров.

Испытания на повторяемость

Проверка повторяемости станка с ЧПУ включает в себя проверку того, может ли он последовательно возвращаться в заданные положения. Это происходит после нескольких циклов.

Точность возврата к месту назначения

При проверке точности станков с ЧПУ необходимо учитывать точность возврата в исходное положение, которая обеспечивает надежный возврат станка в исходное положение.

Оценка геометрических и динамических характеристик

При проверке геометрической точности деталей с ЧПУ используйте калибры и уровни для контроля их квадратности, параллельности и плоскостности.

Таблица:Методы и частота испытаний точности станков с ЧПУ

Инструменты и методы для контроля точности ЧПУ

Высокоточные измерительные приборы

• Лазерные интерферометры часто используются для проверки точности станков с ЧПУ. Для этого они измеряют такие параметры, как угол наклона, прямолинейность и линейное отклонение.
• Системы Ballbar (например, QC20): Эти инструменты быстро определяют люфт сервопривода. Они также определяют несоответствие усиления и круговое отклонение.
• Циферблатные индикаторы: Это стандартные инструменты для базовых проверок на повторяемость или квадратность.

Моделирование и непрерывное нагрузочное тестирование

Для воспроизведения реальных условий и имитации долговременной обработки используются усовершенствованные тестовые модели, такие как 18-слойные пирамиды. Процесс включает в себя 48-часовые циклы испытаний станков для оценки теплового дрейфа, концентричности и округлости. Это позволяет получить ценные сведения о стабильной точности, которая является важным аспектом любого прецизионного инструмента.

Пошаговый протокол тестирования точности

Подготовка и экологический контроль

Если вы хотите эффективно проверить точность станка с ЧПУ, начните со стабилизации температуры, очистки поверхностей и устранения факторов теплового дрейфа.

Статическая и динамическая проверка точности

Начинайте проверку точности ЧПУ со статических оценок, таких как точность геометрии и положения, прежде чем оценивать динамические характеристики.

Анализ данных и компенсация системы

После проверки точности ЧПУ в контроллер станка были введены данные компенсации погрешности шага и люфта. Это позволило повысить точность станка.

Прецизионное обслуживание: Обеспечение долговременной точности

Ежедневные практики

Вы можете ежедневно проверять точность станка с ЧПУ, выполняя такие простые процедуры, как очистка направляющих и фиксация компонентов.

• Обязательно тщательно очистите направляющие и шпиндели.
• Необходимо убедиться в том, что система смазки функционирует должным образом.
• Зафиксируйте все крепежные элементы. Это предотвратит нежелательное движение.

Плановая калибровка и экологический менеджмент

Чтобы поддерживать точность ЧПУ, регулярно проводите калибровку. Кроме того, поддерживайте стабильные условия в цехе. Это поможет избежать ошибок, вызванных тепловым воздействием.

• Проводите полные проверки. Делайте это каждые шесть-двенадцать месяцев.
• Используйте инструменты предиктивного обслуживания. Они помогут сократить время незапланированных простоев.
• Стабилизируйте рабочую среду. Это позволит предотвратить вызванное нагревом смещение и искажение размеров.

Часто задаваемые вопросы (FAQ)

Q1: Что делать, если результаты испытаний показывают отклонение от допустимых пределов?

Прежде всего, необходимо проверить, нет ли механических проблем. К ним относятся изношенные винты, смещенные оси или вышедшие из строя подшипники. При необходимости замените или отрегулируйте все неисправные компоненты.

Вопрос 2: Какой инструмент выбрать для использования дома или для мелких работ?

Для таких случаев рекомендуется использовать системы ballbar или ручные измерительные инструменты для быстрой и эффективной диагностики.

Заключение

В заключение следует сказать, что знание того, как проверить точность станка с ЧПУ, является основой долгосрочной работы. Это также основа совершенства обработки. Для достижения стабильно высоких результатов необходимо работать с надежным оборудованием и проверенными специалистами.
