Как Освоить Электроэрозионную Резку Проволокой С Помощью Эмульсии И Выбора Проволоки?

Введение в электроэрозионную резку проволокой

T Отрасль точного машиностроения претерпела революцию благодаря электроэрозионной резке (EDM). Электроэрозионная резка проволокой удаляет материал с помощью контролируемых электрических разрядов, в отличие от традиционных методов обработки, которые зависят от прямого контакта между инструментом и заготовкой. Для резки проводящих материалов сложной формы используется тонкая проволока, обычно из латуни, которая непрерывно наматывается на катушку и погружается в деионизированную воду. Это позволяет производителям достигать беспрецедентной точности и качества поверхности даже при обработке самых прочных металлов, не вызывая механического напряжения или износа инструмента.

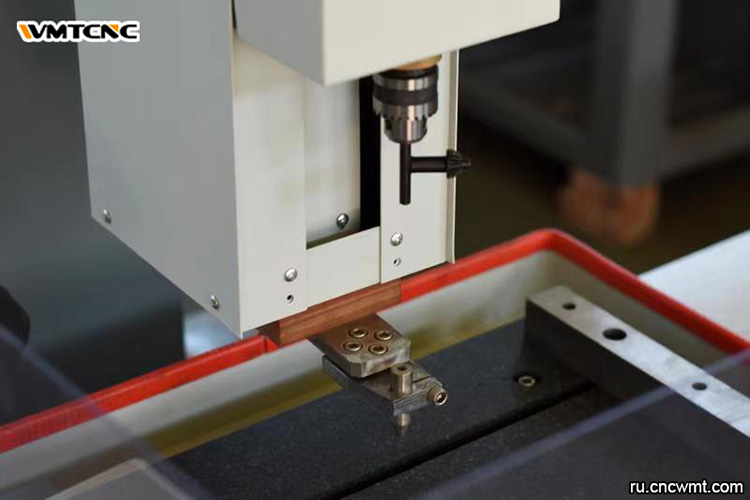

Как работает электроэрозионная резку проволокой

Электротермическая энергия является основой работы электроэрозионной резки проволокой. Искры возникают в небольшом пространстве, созданном тонкой проводящей проволокой, действующей как электрод, когда напряжение подается на проволоку и заготовку. Локальный материал плавится и испаряется под воздействием экстремального тепла, производимого этими искрами. Помимо удаления расплавленных остатков, деионизированная вода также стабилизирует искровой промежуток и предотвращает перегрев системы.
Резка EDM устраняет остаточные напряжения и сохраняет механическую целостность заготовки, поскольку режущая проволока никогда не соприкасается с материалом. Этот процесс имеет решающее значение для инструментального производства, автомобильной, медицинской и аэрокосмической промышленности, поскольку позволяет резать сложные профили с высокой степенью точности.

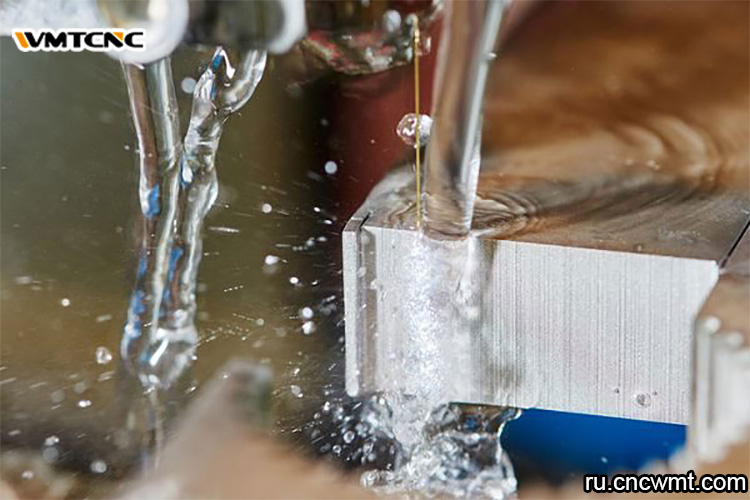

Важность соотношения вода/эмульсия

Добавьте воду, предпочтительно очищенную, в соотношении примерно 1:40. Для небольших охлаждающих баков смешайте половину ведра эмульгирующей пасты с водой; для более крупных баков смешайте полное ведро с водой. Чтобы растворить эмульгирующую пасту, сначала можно смешать ее с небольшим количеством воды в другом ведре. Затем перелейте смесь в охлаждающий бак и добавьте еще воды.

Выбор правильной толщины проволоки для электроэрозионной обработки

Выбор толщины проволоки EDM имеет важное значение для достижения баланса между экономической эффективностью, скоростью резки и точностью. Наиболее популярные диаметры находятся в диапазоне от 0,1 до 0,3 мм, причем 0,25 мм является типичным вариантом для большинства применений.

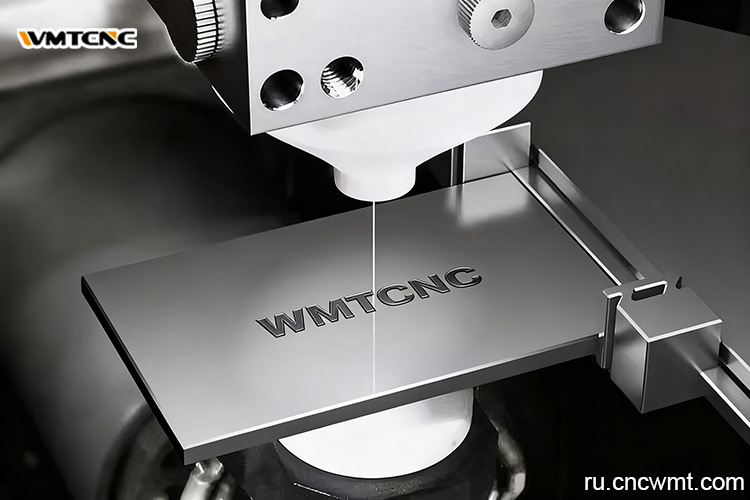

Факторы, влияющие на выбор проволоки

Толщина материала: для более толстых заготовок требуются более толстые проволоки, чтобы обеспечить стабильность.

Требования к точности: более тонкие проволоки обеспечивают более строгий контроль пропила и более высокую точность.

Скорость резания: более толстая проволока может выдерживать более высокую мощность, что увеличивает скорость, но ухудшает деталировку.

Экономические и производственные соображения

Экономическая эффективность: Тонкая проволока дорогая в пересчете на метр и чаще ломается, что повышает затраты.

Черновая обработка против чистовой: Более толстая проволока идеально подходит для черновой резки, а более тонкая проволока превосходно подходит для чистовой обработки.

Сокращение времени простоя: стабильный выбор проволоки снижает количество обрывов, тем самым минимизируя время простоя станка.

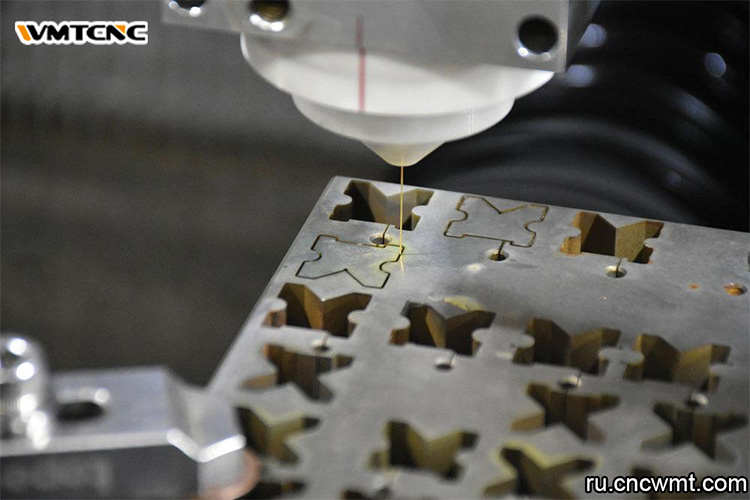

Преимущества и недостатки электроэрозионной резку проволокой

Основные преимущества

Непревзойденная точность: достигает допусков до ±0,0001 дюйма.

Универсальность: режет любые проводящие материалы — мягкие металлы, твердые сплавы или хрупкий графит.

Отсутствие механических нагрузок: исключает износ и деформацию инструмента, поскольку нет контакта.

Превосходная обработка поверхности: оставляет гладкие поверхности, требующие минимальной или нулевой последующей обработки.

Ограничения

Только проводящие материалы: непроводящие материалы не могут быть обработаны.

Низкая скорость резания: скорость удаления материала ниже по сравнению с фрезерованием или токарной обработкой.

Переплавленный слой: некоторые детали могут потребовать полировки для удаления зоны термического воздействия.

Расход проволоки: каждая проволока используется только один раз, что увеличивает расходы на расходные материалы.

Применение проволочной электроэрозионной обработки в различных отраслях

Проволочная электроэрозионная обработка незаменима в отраслях, где прецизионность имеет первостепенное значение.

Производство инструментов и штампов: резка закаленных сталей для пуансонов, штампов и форм.

Аэрокосмическая промышленность: производство сложных компонентов турбин с жесткими допусками.

Медицинское оборудование: изготовление хирургических инструментов и имплантатов из титана или нержавеющей стали.

Автомобилестроение: прецизионные детали зубчатых колес и сложные форсунки инжекторов.

Электроника: микрокомпоненты, требующие обработки без заусенцев.

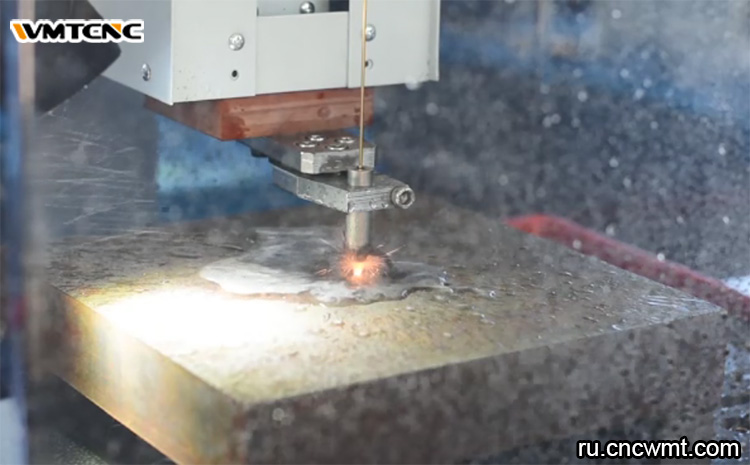

Лучшие практики для оптимизации производительности

Для обеспечения максимальной эффективности и качества электроэрозионной резки проволокой:

Постоянно поддерживайте чистоту диэлектрической жидкости.

Регулярно проверяйте и регулируйте натяжение проволоки.

Используйте правильные настройки мощности в зависимости от материала и толщины.

Следите за исправностью оборудования, чтобы избежать незапланированных простоев.

Контролируйте скорость подачи проволоки, чтобы предотвратить ее обрыв.

Сравнительная таблица: электроэрозионная резку проволокой и традиционная обработка

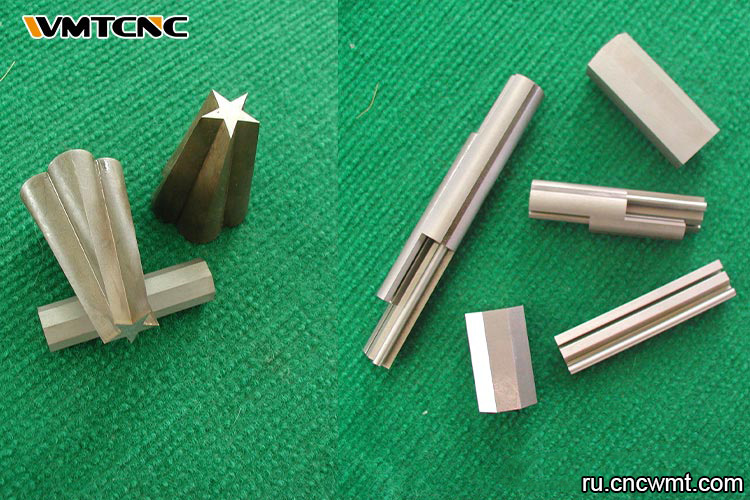

Вывод

Во всех отраслях промышленности электроэрозионная обработка проволокой по-прежнему остается одним из лучших способов достижения сверхточной обработки. Каждый параметр влияет на точность, эффективность и стоимость, от знания идеального соотношения эмульсии 1:40 до выбора подходящей толщины проволоки. Несмотря на то, что этот процесс медленнее, чем традиционная обработка, его особые преимущества — высокая точность, бесконтактная резка и универсальность — делают его незаменимым в сложных применениях.
