Сравнение Фрезерных Станков: Горизонтальные И Вертикальные

Введение

Фрезерование — процесс удаления материала с неподвижной заготовки с помощью вращающихся режущих инструментов — прошло путь от простых ручных станков до сложных обрабатывающих центров с ЧПУ. Современные системы автоматизируют смену инструментов, подачу охлаждающей жидкости, замену паллет и даже интегрируют функции токарной обработки ( ). Однако, несмотря на эти достижения, остается один фундаментальный выбор: горизонтальные или вертикальные Фрезерных Станков. Этот выбор существенно влияет на точность деталей, время цикла и гибкость производства.

Типы фрезерных станков

Вертикальные Фрезерных Станков

В вертикальном фрезерном станке шпиндель закреплен в вертикальном положении. Заготовка располагается на столе, который перемещается по осям X и Y, а резец опускается по оси Z.

Револьверные Фрезерных Станков

Шпиндель фиксирован, стол перемещается по осям X, Y, Z.

Идеально подходит для мелких деталей с высокой точностью — сверление, погружное резание и торцевое фрезерование.

Компактность и простота обслуживания.

Станки с станиной

Стол перемещается только по горизонтали; шпиндель обеспечивает вертикальное перемещение по оси Z.

Подходит для больших и тяжелых заготовок, требующих глубокой резки.

Повышенная жесткость для работ с большой глубиной.

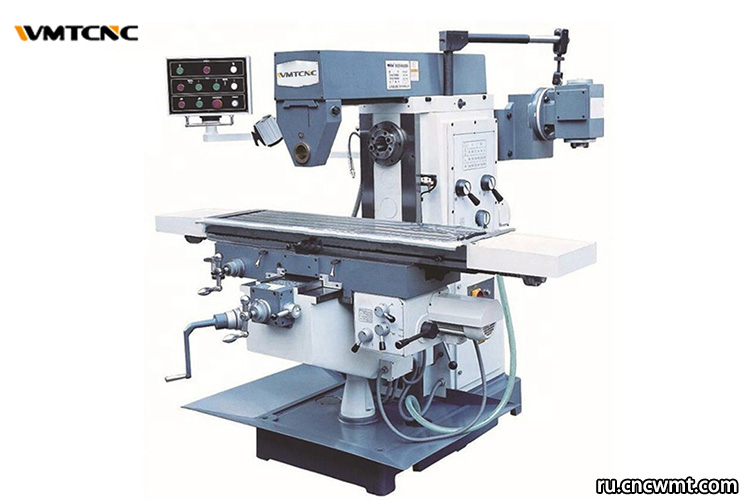

Горизонтальные Фрезерных Станков

Горизонтальные фрезерные станки ориентируют шпиндель параллельно станине, удаляя материал с помощью бокового резания.

Одношпиндельные и двухшпиндельные Фрезерных Станков

Одинарные: один горизонтальный шпиндель — экономичный, стандартная производительность.

Двойные: два шпинделя — для одновременных операций и более высокой производительности.

Универсальные столы и специализированные режущие инструменты

Универсальные столы позволяют выполнять угловые резы на нескольких поверхностях без переустановки заготовки.

Специальные фрезы (боковые фрезы, зубчатые фрезы, пазовые фрезы) позволяют выполнять пазы, радиусы, скосы и многое другое.

Основные отличия

Ориентация шпинделя и взаимодействие с заготовкой

Горизонтальное: резец вращается вокруг горизонтальной оси — идеально подходит для продольного пазования, глубоких боковых резов и обработки нескольких поверхностей с помощью универсальных столов.

Вертикальное: резец вращается вокруг вертикальной оси, как на настольном сверлильном станке — идеально подходит для торцевого фрезерования и сверления.

Геометрия резака и удаление материала

Горизонтальное: используются короткие и толстые режущие инструменты, которые быстро удаляют объемный материал.

Вертикальное: используются длинные тонкие резаки для тонкой обработки деталей и более гладкой поверхности.

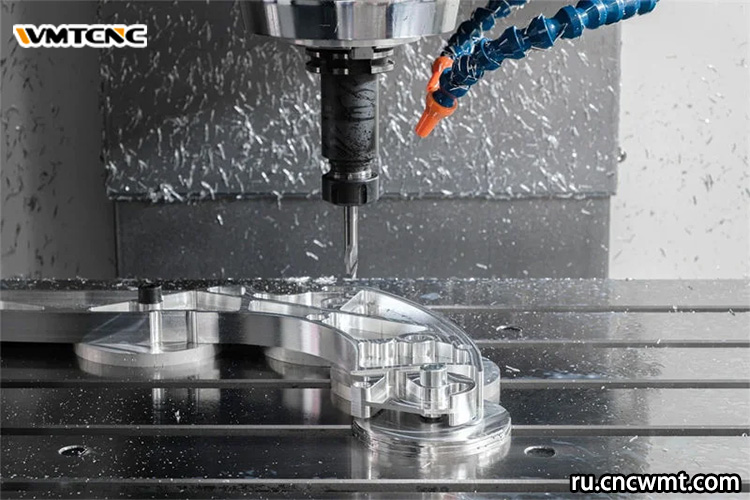

Точность и производительность

Вертикальные фрезерные станки отлично подходят для высокоточных задач — с жесткими допусками и сложными контурами.

Горизонтальные фрезерные станки обеспечивают более высокую скорость удаления материала, режут быстрее и глубже при тех же скоростях.

Многоплоскостная обработка и индивидуальная настройка

Горизонтальные: многосторонняя обработка за одну установку; высокая степень настройки с помощью навесного оборудования и приводных инструментов.

Вертикальные: оптимальны для одноплоскостных операций; меньше дополнительных устройств сторонних производителей.

Преимущества

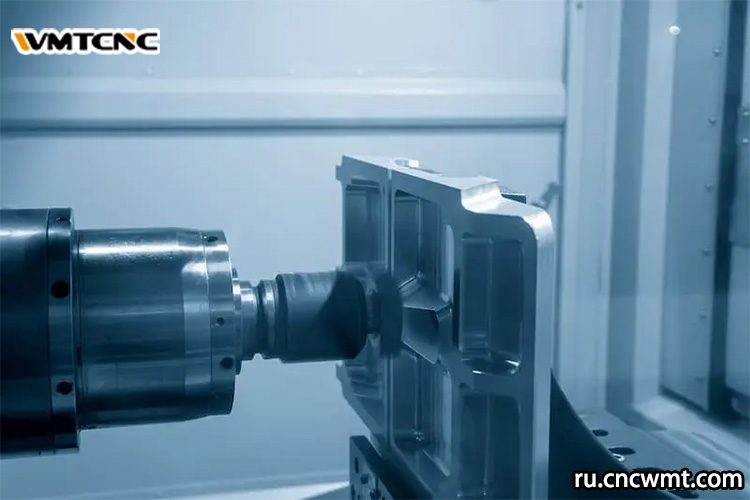

Преимущества горизонтального фрезерования

Высокая производительность: более быстрые циклы для тяжелых резов.

Многосторонняя обработка: универсальный стол сокращает количество переустановок.

Долговечность инструмента: прочные инструменты с боковым резом справляются с твердыми материалами.

Недостатки горизонтального фрезерования

Высокие капитальные затраты: более дорогие станки и инструменты.

Большая занимаемая площадь: требует большого производственного помещения.

Доступность запчастей: Специальные режущие инструменты и запчасти могут быть сложнее найти.

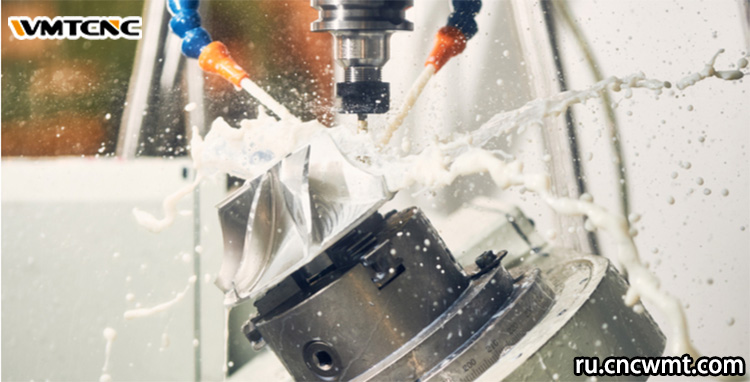

Преимущества вертикального фрезерования

Низкая покупная цена: доступно для небольших мастерских.

Компактные размеры: экономия площади.

Точность: лучше подходит для детальных элементов и тонкой обработки.

Простота: более простая настройка, эксплуатация и техническое обслуживание.

Недостатки вертикального фрезерования

Более медленное удаление материала: ограничивает производительность при выполнении больших работ.

Одноплоскостная фокусировка: для многосторонней обработки требуется повторная фиксация.

Прочность инструмента: более тонкие резаки могут испытывать трудности при тяжелых резах.

Выбор подходящего станка

Размер, форма и сложность детали

Крупные многогранные детали → Горизонтальные.

Малые, сложные детали → Вертикальные.

Бюджет и ограничения производственного цеха

Ограниченный бюджет или ограниченное пространство → Вертикальные.

Более высокий бюджет и наличие пространства → Горизонтальное.

Объем производства

Крупносерийные, долгосрочные заказы → Горизонтальный.

Небольшие объемы или прототипы → Вертикальные.

Усовершенствованные многозадачные и ЧПУ-обрабатывающие центры

Интеграция режущего инструмента и токарной обработки

Современные центры с ЧПУ сочетают горизонтальное/вертикальное фрезерование с приводными шпинделями, осями C и Y/B, превращая фрезерные станки в полнофункциональные многозадачные машины, способные выполнять фрезерование, сверление, нарезание резьбы и точение в одной установке.

Сравнительная таблица

Вывод

Выбор между горизонтальными и вертикальными фрезерными станками требует баланса между производительностью, точностью, бюджетом и рабочим пространством. Горизонтальные фрезерные станки отлично подходят для тяжелого многостороннего производства с высокой скоростью съема материала, хотя и требуют больших инвестиций и большего пространства. Вертикальные фрезерные станки предлагают экономичную точность и компактные размеры, идеально подходящие для изготовления прототипов, мелких партий или высокоточных деталей. Понимая эти компромиссы и используя многофункциональные центры с ЧПУ, вы можете оснастить свой цех оптимальным фрезерным решением и максимально повысить качество деталей и производительность.
